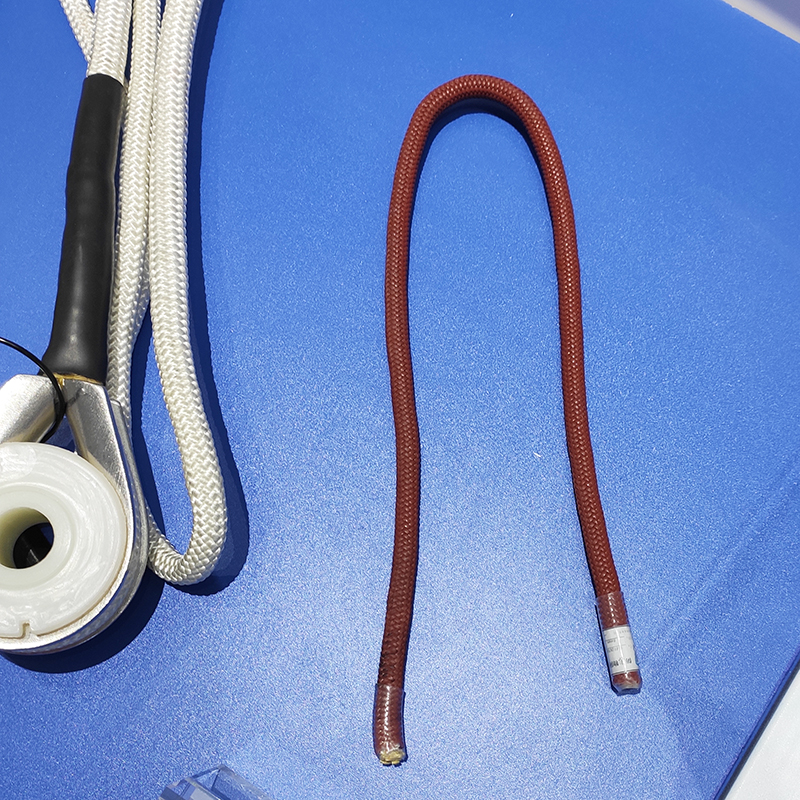

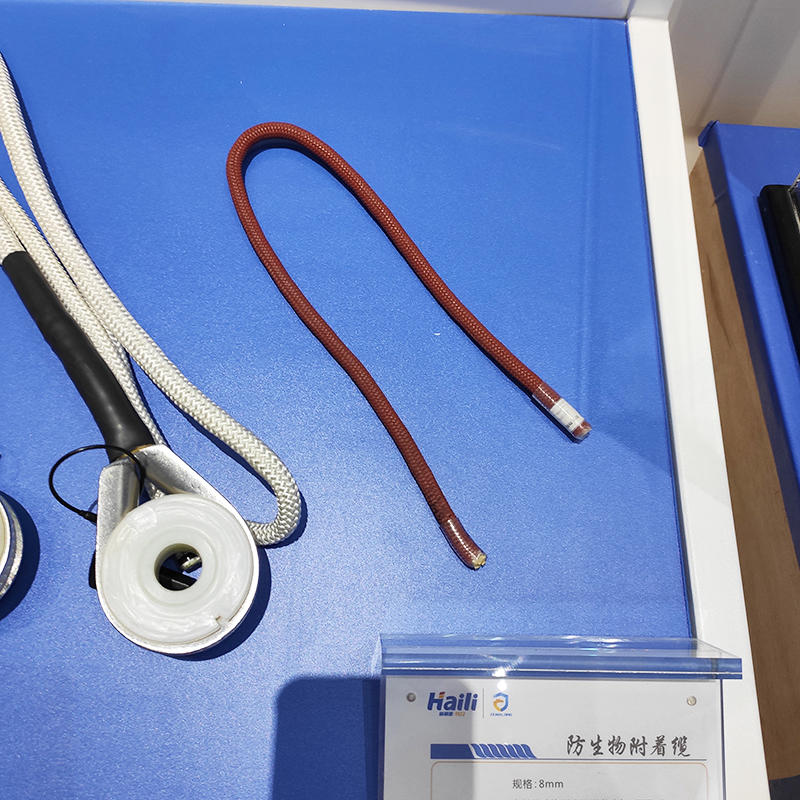

布放在海水中的繩索特別容易被藻類、水草、微生物、海洋菌類等海洋生物附著生長，如果不及時去除，易造成纜繩受力過大而斷裂或者移位，影響繩索的正常使用，目前尚無有效設備去除雜草、雜物，主要靠人工不定時清除。為此，青島華凱海洋科技有限公司（海麗雅集團）研發(fā)出了一種新型防海洋生物附著繩索，該繩索不但能有效防止海洋生物附著生長，而且對海洋零污染。

防生物附著，殺菌

防海洋生物附著繩索由若干股繩編織而成，每股繩索的外側(cè)壁上從外到內(nèi)依次設置有納米防污層和有機硅氧烷防附著層；防海洋生物附著繩索的繩芯部設置有氣泡發(fā)生管，所述氣泡發(fā)生管的外側(cè)壁上設置有若干個氣泡孔，所述氣泡發(fā)生管的頂部連接有氣體發(fā)生裝置。

防海洋生物附著繩索通過納米防污層和有機硅氧烷防附著層的設置，有效的防止生物的附著。設置在繩芯部的氣泡發(fā)生管通過風機，空氣進入氣泡發(fā)生管進一步通過氣泡孔排出，在纜繩的四周產(chǎn)生若干循環(huán)氣泡，通過產(chǎn)生的氣泡來進一步干涉生物的附著。整體結(jié)構(gòu)簡潔，防生物附著效果非常好，適宜推廣應用。

納米防污層設置為納米聚乙烯層或納米聚氨酯層。

納米防污層的厚度為0.5-1mm，所述有機硅防附著層的厚度為1-2mm。

氣泡孔的孔徑設置為氣泡發(fā)生管管徑的1/20～1/10。

氣體發(fā)生裝置設置為風機。

納米防污層的外側(cè)壁上還涂覆有殺菌防附著層。

殺菌防附著層包括如下重量份的各組分：雙酚A型環(huán)氧樹脂10-20份，氧化鎂5-10份，十二烷基苯磺酸鈉2-3份，氧化鋅2-3份，甲醛溶液5-10份，納米二氧化硅3-9份。雙酚A型環(huán)氧樹脂13.8份，氧化鎂6.2份，十二烷基苯磺酸鈉3份，氧化鋅2.2份，甲醛溶液6份，納米二氧化硅9份。

控制器與風機的輸出端連接，控制風機的啟動運行。

控制器設置為STM32單片機。

背景技術

在海洋作業(yè)過程中常常會用到繩索，在繩索的使用過程中，當繩索需要長期布放在海水中時，繩索上容易附著藻類或者貝類生物。隨著時間的推移，附著的藻類或貝殼等生物會逐漸增多，一方面對繩索造成了額外的負擔，另一方面也會對繩索造成腐蝕，大大降低繩索的使用壽命，也在一定程度上會影響海洋作業(yè)的安全。因此，如何研發(fā)一種防海洋生物附著的繩索具有重要的現(xiàn)實意義。

防海洋生物附著繩索所達到的有益效果為：

防海洋生物附著繩索結(jié)構(gòu)簡潔，防生物附著效果非常好。通過在每股纜繩的外側(cè)壁上從外到內(nèi)依次設置有納米防污層和有機硅氧烷防附著層，納米防污層的設置屬于防生物附著繩纜的第一道防護，但是在長時間的繩索使用過程中，繩索會逐漸出現(xiàn)磨損，此時將有機硅氧烷防附著層間隔裸露出來，有機硅氧烷防附著層表面可吸水斥鹽，形成淡水液膜，有效的防止生物的附著。當然，在此過程中，設置在繩芯部的氣泡發(fā)生管通過風機，空氣進入氣泡發(fā)生管進一步通過氣泡孔排出在繩索的四周產(chǎn)生若干循環(huán)氣泡，通過產(chǎn)生的氣泡來進一步干涉生物的附著。通過控制器的設置在控制風機，進一步較好的控制氣泡間隔時間的產(chǎn)生，可減少人工，提高使用效率。

結(jié)構(gòu)：

1、納米聚乙烯層；2、有機硅氧烷防附著層；3、每股纜繩；4、氣泡發(fā)生管；5、氣泡孔；6、纜繩本體；7、風機。

殺菌防附著層的制備方法為：

（1）將雙酚A型環(huán)氧樹脂加入至甲醇溶液中，置于超聲裝置中，70℃下超聲30min，溶解備用；

（2）步驟（1）完成后，加入十二烷基苯磺酸鈉，在1600r/min的機械攪拌下乳化分散20min，得到乳液備用；

（3）將步驟（2）所得乳液調(diào)pH至8，然后加入氧化鎂、氧化鋅和納米二氧化硅，在300r/min轉(zhuǎn)速下以3℃/min的升溫速度將溶液升溫至60℃，保溫6h，冷卻至室溫，得到殺菌防附著涂料。

防海洋生物附著繩索生產(chǎn)廠家——青島華凱海洋科技有限公司（海麗雅集團），百年企業(yè)，助國強，為民安，繩生不息。
